Servicios de mecanizado por descarga eléctrica (EDM)

Ofrecemos una gama completa de servicios de Mecanizado por Descarga Eléctrica (EDM), incluyendo EDM por hilo y EDM por penetración, especializados en el mecanizado de piezas metálicas de alta precisión y estructuras complejas. La electroerosión por hilo es adecuada para contornos complejos y corte de alta precisión, mientras que la electroerosión por penetración es adecuada para cavidades de moldes y mecanizado de estructuras internas, y la combinación de los dos procesos puede satisfacer las necesidades de mecanizado de diferentes tipos de piezas. Ampliamente utilizado en la fabricación de moldes, piezas de automóviles y el campo de mecanizado de precisión. Le invitamos a que nos envíe sus dibujos, le proporcionaremos programas de procesamiento y presupuestos en un plazo de 12 horas.

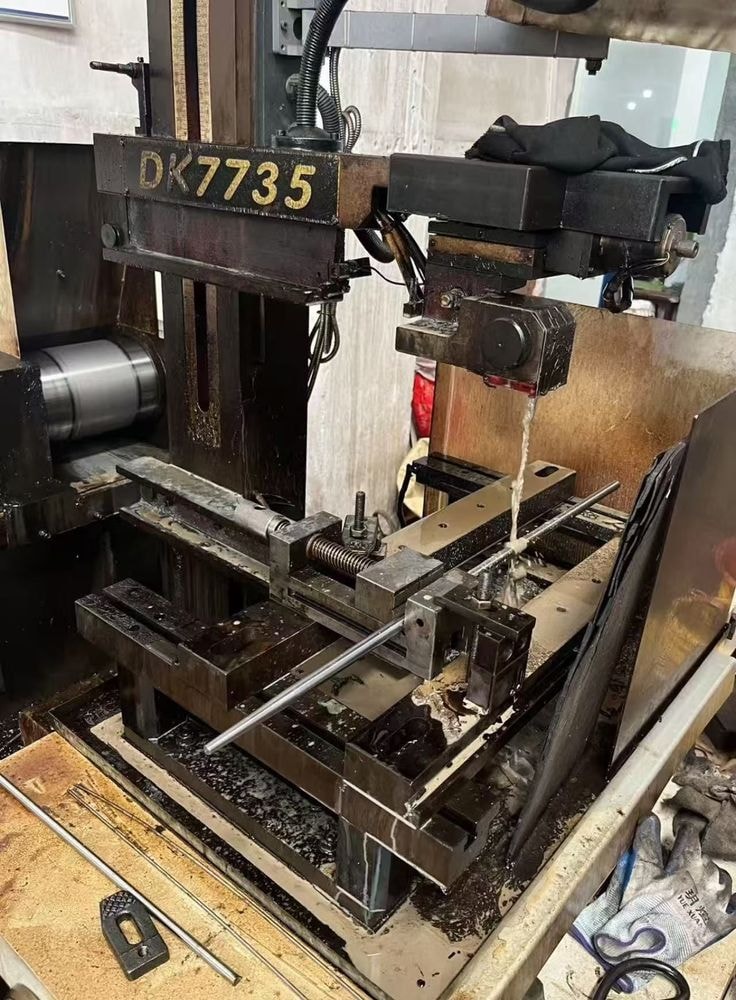

Electroerosión por hilo｜Corte de contornos complejos de alta precisión

Electroerosión por hilo｜Corte de contornos complejos de alta precisión

\*\*El electroerosión por hilo (EDM) utiliza un fino hilo metálico como electrodo para realizar cortes de alta precisión en materiales conductores. Es adecuado para la fabricación de contornos complejos, ranuras y componentes estructurales de precisión. \*\*\*\*Este proceso emplea un método de descarga eléctrica sin contacto, que no genera fuerzas de corte durante el mecanizado, lo que evita eficazmente la deformación de la pieza de trabajo. Es especialmente adecuado para el mecanizado de piezas de alta precisión y de paredes delgadas. \*\*Se** utiliza ampliamente en la fabricación de moldes, componentes mecánicos de precisión y mecanizado estructural complejo, y puede satisfacer los requisitos de mecanizado de diversos tipos de piezas. La precisión de mecanizado puede alcanzar los ±0,005 mm, cumpliendo los requisitos para la fabricación de piezas de alta precisión.**

Precisión de mecanizado de hasta ±0,005 mm

Admite el corte de contornos complejos y estructuras de precisión

Se pueden procesar materiales de gran dureza, como el acero templado.

Apoyo al muestreo y a la producción de pequeños lotes

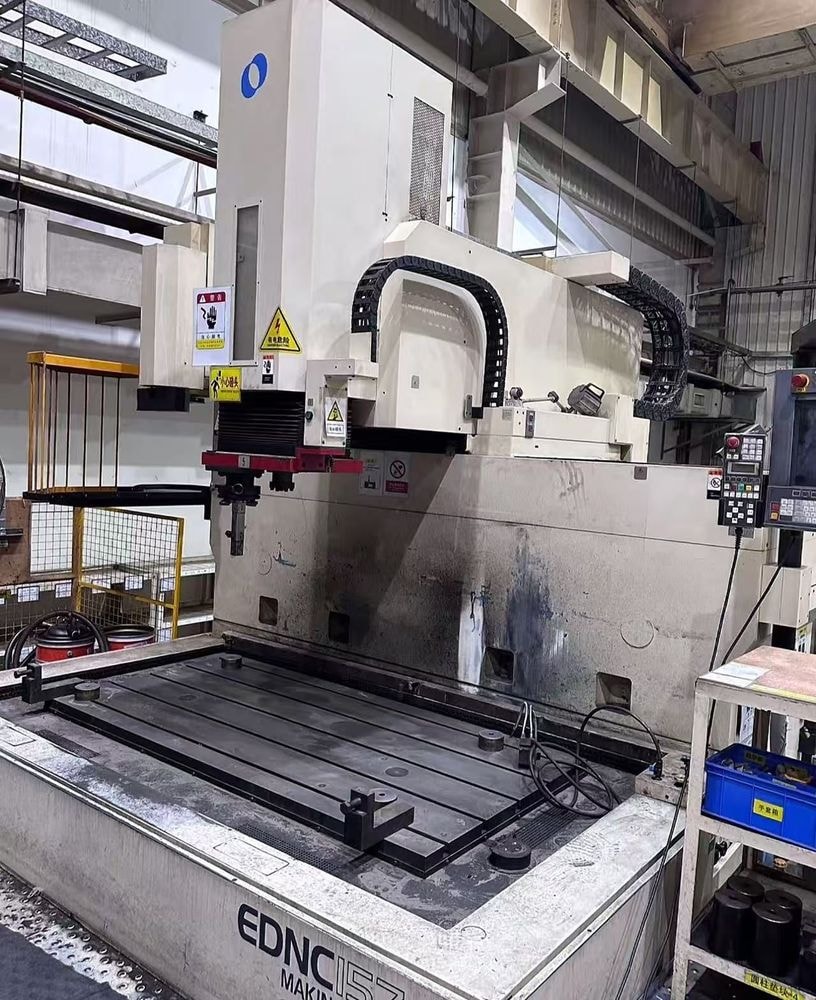

Sinker EDM｜Procesado de precisión de cavidades complejas

**El mecanizado por electroerosión por penetración (Sinker EDM) utiliza electrodos personalizados para erosionar la pieza de trabajo mediante descargas eléctricas, lo que permite un mecanizado de alta precisión de cavidades complejas, orificios profundos y estructuras finas. Se trata de un proceso fundamental en la fabricación de moldes. ****Este proceso no está limitado por la dureza del material y resulta especialmente adecuado para materiales de alta dureza, como el acero templado. También permite mecanizar estructuras internas complejas y detalles de ángulos agudos que no se pueden conseguir con herramientas de corte tradicionales.**** Se utiliza ampliamente en los campos de los moldes de inyección, los moldes de fundición a presión y el mecanizado de componentes de alta precisión para satisfacer las exigencias de fabricación de piezas con estructuras complejas. Es adecuado para el mecanizado de cavidades de moldes de alta precisión, garantizando detalles estructurales uniformes y precisión dimensional.**

Adecuado para cavidades y estructuras internas complejas

Agujeros profundos, esquinas afiladas y detalles finos son posibles

No limitado por la dureza del material (para acero templado)

Adecuado para zonas que no pueden mecanizarse con herramientas convencionales

Sinker EDM｜Procesado de precisión de cavidades complejas

Comparación de métodos de procesamiento EDM (WEDM vs EDM)

Comparación de proyectosElectroerosión por hiloElectroerosión por penetración
Principio de funcionamientoCorta la pieza de trabajo moviendo un alambre metálico a través de una descarga eléctricaEl material se erosiona mediante descargas eléctricas utilizando un electrodo con forma
Tipos de electrodosAlambre metálico fino (movimiento continuo)Electrodo sólido (cobre/grafito)
Método de procesamientoCorte de contornosFormado de cavidades
Áreas de mecanizadoForma exterior, contorno, estructuras con orificios pasantesEstructuras internas, cavidades, orificios profundos
Capacidades estructuralesFormas complejas, ranuras, microestructurasCavidades complejas, ángulos agudos, detalles finos
Rango de toleranciaExtremadamente alto (±0,005 mm)Elevado (±0,01 mm)
Calidad de la superficieSuperficies de corte uniformes, posprocesado mínimoAcabado superficial fino, capaz de lograr un efecto espejo
Compatibilidad con los materialesTodos los materiales conductoresTodos los materiales conductores (incluido el acero templado)
ContactoProcesamiento sin contactoMecanizado sin contacto
Limitaciones del procesamientoDebe ser un orificio pasante (requiere un orificio piloto)Se pueden mecanizar estructuras cerradas
Aplicaciones típicasPiezas de precisión, matrices de estampado, piezas de contornoMoldes de inyección, moldes de fundición a presión, piezas de cavidad

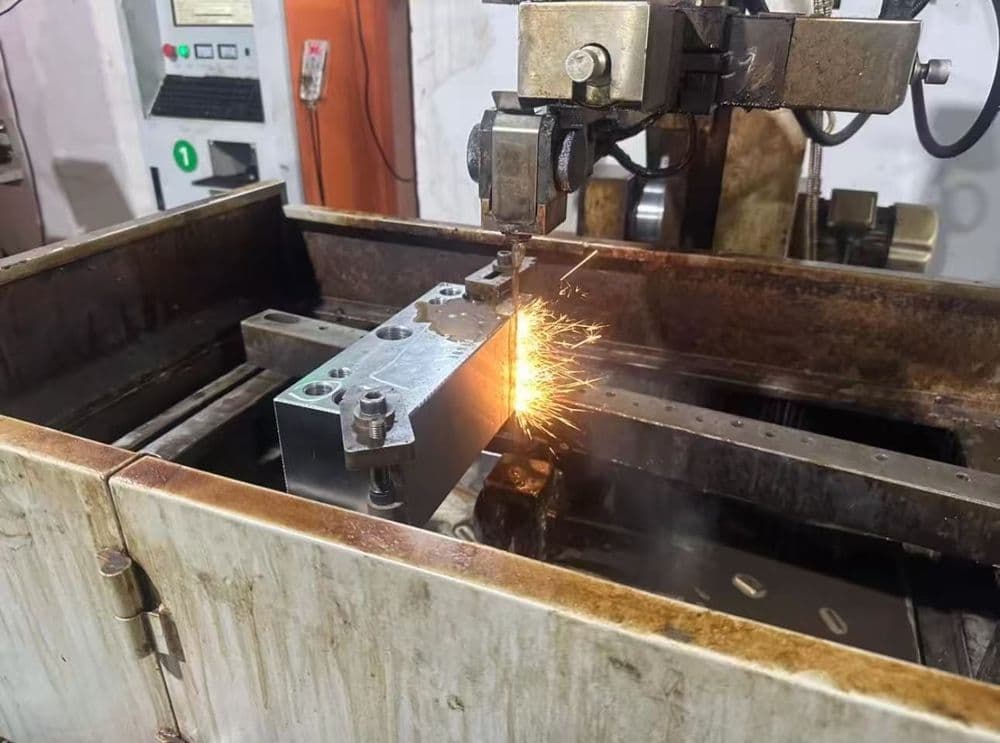

Áreas de aplicación de la electroerosión por hilo

Áreas de aplicación de la electroerosión por hilo

Adecuada para el corte de contornos de alta precisión y el mecanizado de estructuras pasantes, realiza el mecanizado estable de formas complejas y estructuras finas.

Mecanizado de perfiles de piezas de precisión

Matrices de estampación y piezas perfiladas

Estructuras de pared delgada y mecanizado de rendijas

Corte de chapa de alta precisión

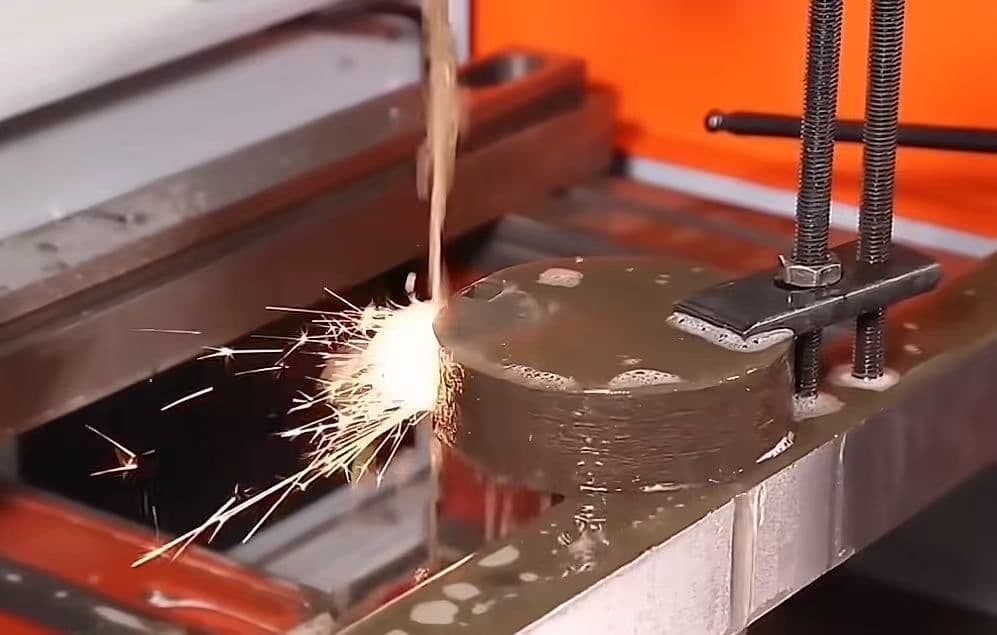

Áreas de aplicación de la electroerosión por penetración

Áreas de aplicación de la electroerosión por penetración

Adecuada para el mecanizado de estructuras internas complejas y cavidades, capaz de mecanizar con alta precisión orificios profundos, esquinas afiladas y detalles finos.

Procesado de cavidades de moldes de inyección

Moldes de fundición a presión y piezas estructurales complejas

Mecanizado de agujeros profundos y estructuras pequeñas

Esquinas afiladas y mecanizado de piezas finas

Capacidad de procesamiento por electroerosión y parámetros técnicos

ProyectoParámetros
Precisión de mecanizadoPrecisión de corte por hilo: ±0,005 mm
Precisión de conformado por electroerosión: ±0,01 mm
Rugosidad superficial: Ra 0,8 – 3,2 μm
Tamaño mínimo de la pieza: ≥0,10 mm
Capacidad de mecanizadoDimensiones máximas de mecanizado: ≤500 mm (sujeto a evaluación)
Espesor máximo de mecanizado: ≤300 mm
Diámetro mínimo del orificio: ≥0,20 mm
Ancho mínimo de ranura: ≥0,10 mm
Gama de materialesAcero para matrices: H13, SKD11, DC53, etc.
Acero inoxidable: 304, 316, etc.
Acero aleado: 40Cr, 42CrMo, etc.
Aleaciones de aluminio: 6061, 7075, etc.
Cobre y materiales conductores: cobre puro, latón, etc.

Apto para todos los materiales conductores, incluidos los materiales templados de alta dureza. Las capacidades específicas de mecanizado pueden evaluarse en función de la estructura de la pieza.

Garantía de inspección de alta precisión

Solicitar presupuesto

Envíenos sus planos y especificaciones técnicas.

Jinan Xinling le proporcionará asesoramiento profesional de fabricación y cotizaciones competitivas.
